Pourquoi les jeux de barres modulaires simplifient les armoires électriques
RiLineX repense la distribution électrique
RiLineX de Rittal associe planification numérique, sécurité testée et montage sans outil. Le système de jeux de barres 60 mm convient aux distributions électriques standardisées et individuelles en armoire.
Une distribution électrique plus simple à planifier
Dans la construction de machines, d’installations et d’armoires électriques, une distribution électrique bien conçue influence directement la rapidité de réalisation d’un projet et la sécurité de l’exploitation. Les systèmes de jeux de barres 60 mm sont largement établis, mais ils demandent souvent une planification séparée des supports, des découpes et de nombreux ajustements lors du montage. RiLineX de Rittal propose une plateforme ouverte et standardisée qui reprend ce principe éprouvé tout en réduisant plusieurs étapes de travail. Le système s’appuie sur le pas de 60 mm et rend la conception plus transparente grâce à des composants testés et clairement définis.
RiLineX – la plateforme ouverte pour une distribution d’énergie moderne

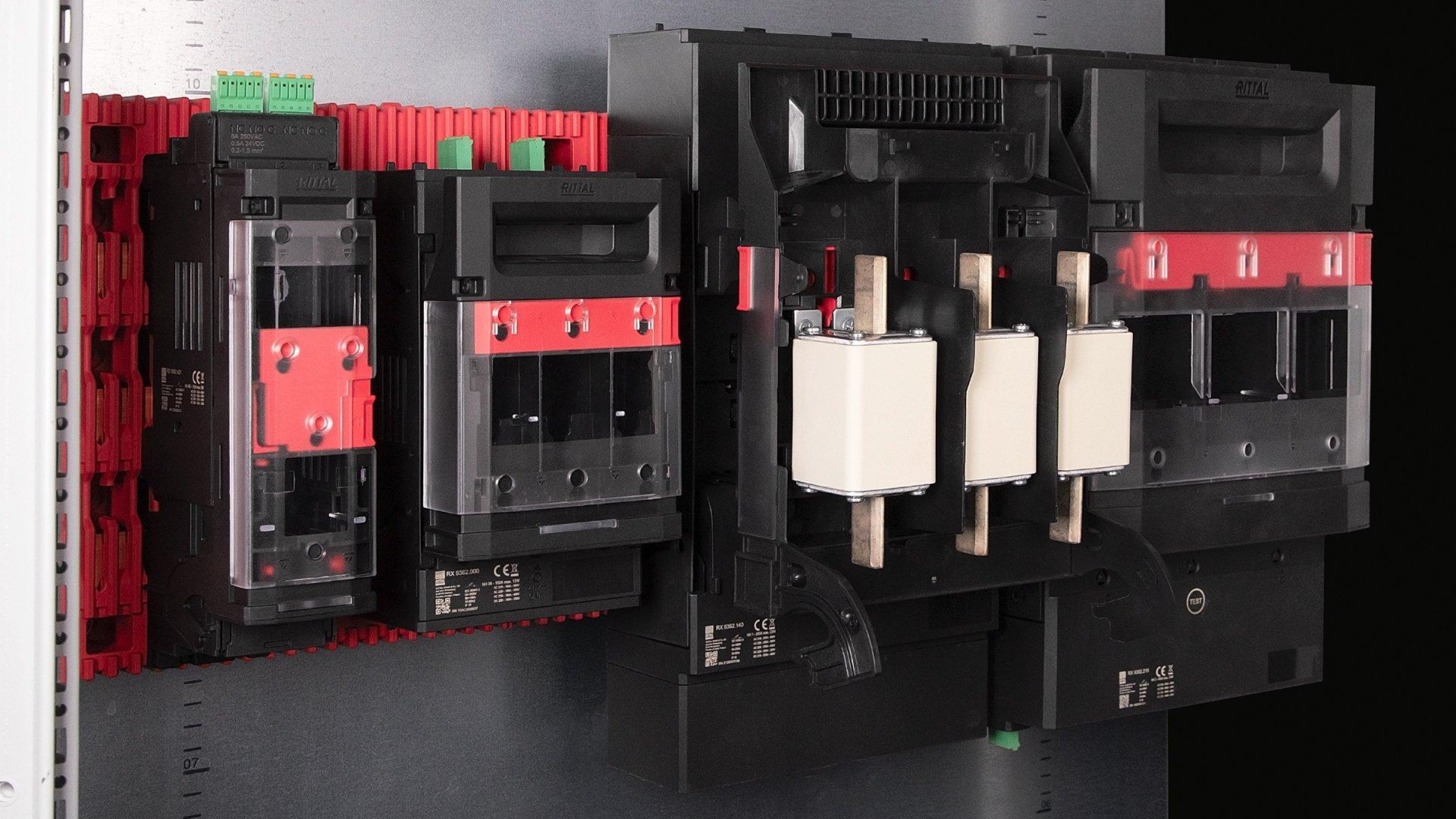

RiLineX de Rittal établit de nouvelles références pour la distribution d’énergie dans les armoires électriques. Ce système de jeu de barres 60 mm ouvert est neutre vis-à-vis des fabricants, sans licence et adapté aux applications industrielles, aux bâtiments et aux infrastructures.
Des données standardisées pour l’ingénierie
Pour la phase d’ingénierie, des données standardisées et le configurateur gratuit RiPower sont disponibles. Ils permettent de coordonner plus tôt la structure du jeu de barres, les composants et les variantes adaptées. Selon le fabricant, le temps de planification peut être réduit jusqu’à 30 %. Pour les concepteurs, cela signifie moins de coordination manuelle, moins d’incertitude dans le choix des éléments et une base plus fiable pour des projets conformes aux exigences techniques.

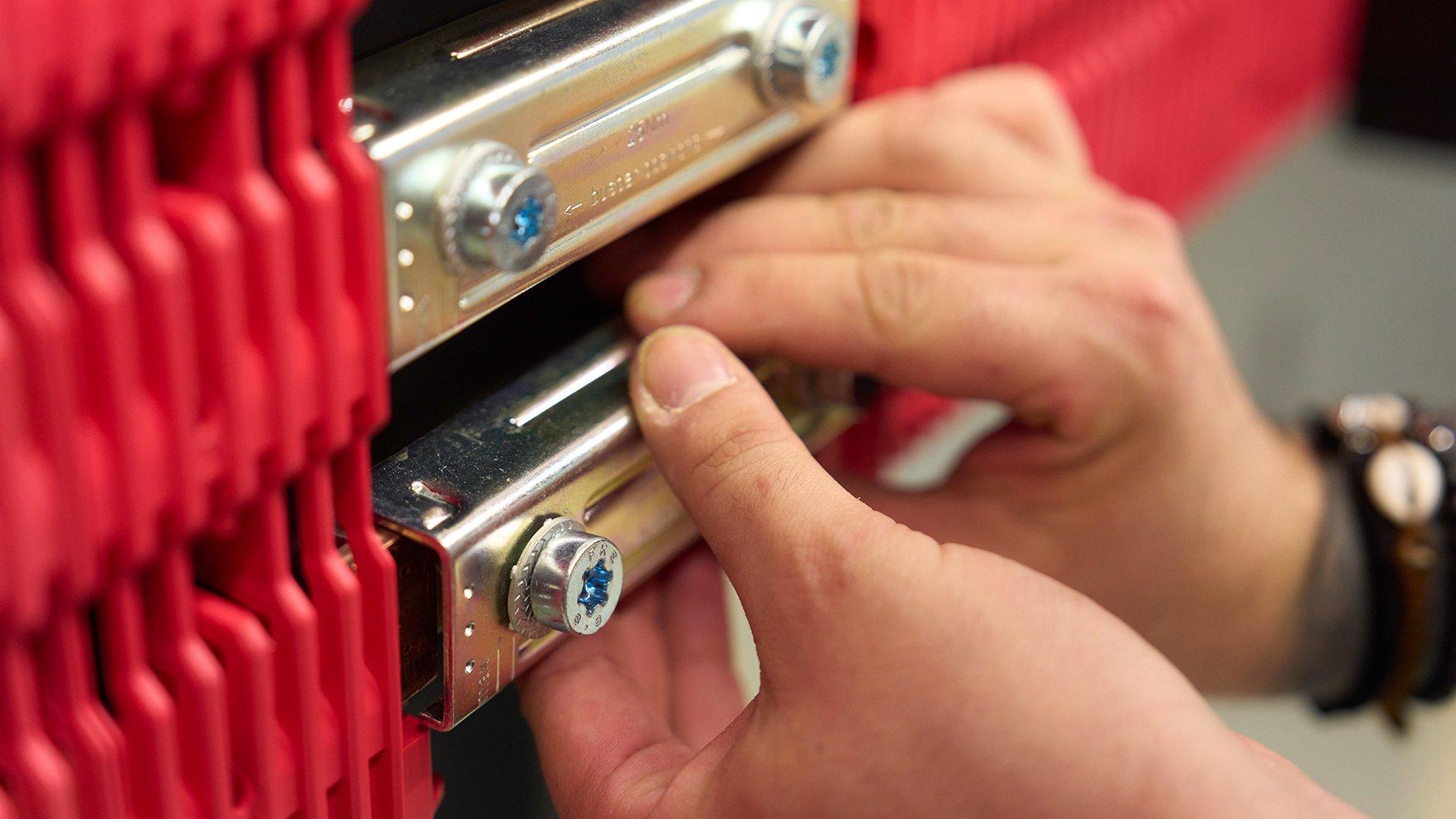

Montage par clic au lieu de découpes complexes
La différence se remarque aussi lors du montage. Les barres en cuivre sont intégrées directement dans le board. Les composants et adaptateurs peuvent ensuite être installés simplement par encliquetage. Cette logique modulaire réduit les étapes répétitives et améliore la vue d’ensemble dans l’armoire. Rittal indique une économie de temps pouvant atteindre 75 % lors du montage. Les composants reçoivent des positions définies, ce qui facilite également la documentation et les adaptations ultérieures.
Sécurité testée pour applications AC et DC
RiLineX est conçu comme un système testé jusqu’à 65 kA de tenue aux courts-circuits. Il convient aux applications jusqu’à 1.000 V AC ainsi qu’à ±1.500 V DC. Le système couvre ainsi les applications industrielles classiques, mais aussi les projets dans lesquels le courant continu, l’efficacité énergétique ou l’électrification jouent un rôle croissant. La protection contre les contacts intégrée contribue à une construction sûre et structurée.
Deux variantes pour des projets différents
Pour les applications standard, des boards prémontés sont disponibles, par exemple pour 550 A ou 800 A. Ils conviennent aux projets qui doivent être réalisés rapidement avec peu d’efforts de coordination. Pour les installations individuelles, le système modulaire offre davantage de liberté. La longueur du board, les barres et les composants peuvent être adaptés à l’application. Pour des projets internationaux, un kit sans barres peut aussi être utile lorsque des matériaux locaux comme le cuivre ou l’aluminium doivent être utilisés.
Un système ouvert pour une distribution prévisible
RiLineX est conçu comme un système ouvert, indépendant du fabricant et sans licence. Cela facilite l’intégration de différents composants et rend la plateforme intéressante pour l’industrie, le bâtiment et les infrastructures. Son intérêt ne réside pas seulement dans des pièces individuelles, mais dans une approche cohérente: planification numérique, données système testées, montage modulaire et adaptation flexible au lieu d’utilisation.
